Cálculo do processo de peças de parafusos em U

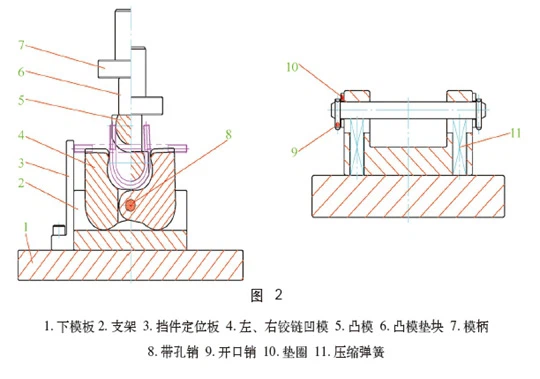

 O principal problema desteParafuso em Uparte é resolver o problema de retorno elástico, portanto, depois que a parte do parafuso em U for dobrada, a matriz deve se mover para a esquerda e para a direita para pressionar a peça, de modo que os dois lados da parte do parafuso em U fiquem inclinados para dentro e a abertura seja estreitou para resolver o problema de retorno elástico. De acordo com essa ideia, projetamos este conjunto de moldes melhorando o princípio de funcionamento dos moldes de dobra tradicionais para dobrar peças com menos de 90 graus e dobradiças.

Cálculo do processo:

(1) Ao calcular o comprimento desdobrado do blank da peça curva, quando a barra é dobrada, quando o raio de dobra r Maior ou igual a 1,5d, ou seja, 19 Maior ou igual a 12 (1,5×8), o a seção transversal da parte dobrada quase não muda, e o coeficiente x da camada neutra é aproximadamente 0.5. O comprimento expandido do espaço em branco pode ser calculado da seguinte forma:
(2) O raio do filete de dobra do punção é determinado. Quando o raio de curvatura relativo é pequeno (r/t<10), the bending center angle changes after bending, but the bending radius does not change much.
  .
(3) Determine o raio do filete da matriz. Geralmente, o raio de filete da matriz não deve ser inferior a 3 mm, para evitar arranhões na superfície do material durante a dobra.
  .
Processo de formulação: blanking φ7mm×149mm (J23-10 prensa) → laminação de rosca M8 (laminadora de rosca Z28-40C) → conformação de dobra em forma de U (J23-40 prensa).
